1 主要乳品厂生产工艺用纯水处理项目
设备清单
| 序号 | 设 备 名 称 | 型 号 或 规 格 | 单位 | 数量 | 备注 |
| 一 | 预处理系统 | ||||
| 1 | 原水箱 | 有效容积大于20m3 | 台 | 1 | 业主方配套 |
| 2 | 原水泵 | ZS50-32-200/3.0，Q=15m3/h，H=31m，N=3.0kW，304SS | 台 | 2 | 南方特种泵业或等同 |
| 附件：压力表 | 0-6bar | 台 | 2 | 国产名优 | |
| 3 | 多介质过滤器 | Ф1500，材质: 304SS | 台 | 2 | 博泰达 |
| 进水电动蝶阀 | DN65 | 台 | 2 | 国产名优 | |
| 产水电动蝶阀 | DN65 | 台 | 2 | 国产名优 | |
| 反洗电动蝶阀 | DN100 | 台 | 2 | 国产名优 | |
| 反排电动蝶阀 | DN100 | 台 | 2 | 国产名优 | |
| 正排电动蝶阀 | DN50 | 台 | 2 | 国产名优 | |
| 进气手动蝶阀 | DN40 | 台 | 2 | 国产名优 | |
| 排气电动蝶阀 | DN40 | 台 | 2 | 国产名优 | |
| 附件：压力表 | 0-6bar | 台 | 4 | 国产名优 | |
| 4 | 活性碳过滤器 | Ф1500 材质: 304SS | 台 | 2 | 博泰达 |
| 进水电动蝶阀 | DN65 | 台 | 2 | 国产名优 | |
| 产水电动蝶阀 | DN65 | 台 | 2 | 国产名优 | |
| 反洗电动蝶阀 | DN100 | 台 | 2 | 国产名优 | |
| 反排电动蝶阀 | DN100 | 台 | 2 | 国产名优 | |
| 正排电动蝶阀 | DN50 | 台 | 2 | 国产名优 | |
| 排气电动蝶阀 | DN40 | 台 | 2 | 国产名优 | |
| 附件：压力表 | 0-6bar | 台 | 4 | 上仪四厂 | |
| 5 | 反洗水泵 | ZS80-65-125/7.5，Q=100m3/h，H=18m，N=7.5kW，304SS | 台 | 1 | 南方特种泵业或等同 |
| 附件：压力表 | 0-6bar | 台 | 1 | 上仪四厂 | |
| 6 | 反洗（浓水）水箱 | PT-10000L，PE | 台 | 1 | 国产 |
| 二 | 反渗透系统 | ||||
| 1 | 阻垢剂加药设备 | 套 | 1 | 博泰达 | |
| 1.1 | 计量箱 | MC-200L，PE，含液位开关 | 台 | 1 | 国产 |
| 1.2 | 计量泵 | AKS600，Q=7L/H，H=80m N= 20W | 台 | 1 | SEKO |
| 2 | 5µs保安过滤器 | Ф300×H1300，材质: 304SS | 台 | 1 | 博泰达 |
| 附件：滤芯 | F65´1000 PP | 根 | 9 | 国产名优 | |
| 压力表 | 0-6bar | 台 | 2 | ||
| 3 | 一级高压泵 | CDMF15-15，Q=15m3/h，H=178m，N=15kw | 台 | 1 | 南方特种泵业或等同 |
| 附件：压力表 | 0-2.5bar | 台 | 1 | ||
| 出口慢开阀 | DN50 | 台 | 1 | 国产名优 | |
| 进出口高低压力开关 | 0-0.05MPa/0-2.5MPa | 合资 | |||
| 4 | 一级反渗透装置 | 出力12.5m3/h，回收率75% | 套 | 1 | 博泰达 |
| 反渗透膜元件 | BW30-400 | 支 | 15 | DOW或等同 | |
| 反渗透压力容器 | 300PSI 装5支膜的压力容器 2：1 排列 |
根 | 3 | Winder | |
| 附件：压力表 | 0-25bar | 台 | 3 | ||
| 0-6bar | 台 | 1 | |||
| 产水电导率表 （就地显示） |
0-100μs/cm ，就地显示 | 台 | 1 | 科瑞达 | |
| 进水电导率表 （就地显示） |
0-2000μs/cm ，就地显示 | 台 | 1 | 科瑞达 | |
| 浓水浮子流量计 | DN25 0-5m3/h | 台 | 1 | 国产 | |
| 产水浮子流量计 | DN40 0-18m3/h | 台 | 1 | 国产 | |
| 4.1 | 本体电动阀门 | ||||
| 爆破膜 | 爆破压力0.2MPa ，DN50 | 台 | 1 | ||
| RO浓水排放阀 | DN25 | 台 | 1 | ||
| 不合格产水排放阀 | DN40 | 台 | 1 | ||
| 4.2 | 反渗透支架 | 不锈钢 | 台 | 1 | 博泰达 |
| 4.3 | 配套管道阀门 | 不锈钢 | 套 | 1 | |
| 5 | 二级高压泵 | CDMF10-20，Q=12.5m3/h，H=155m，N=7.5kw | 台 | 1 | 南方特种泵业或等同 |
| 附件：压力表 | 0-2.5bar | 台 | 1 | ||
| 出口慢开阀 | DN50 | 台 | 1 | 国产名优 | |
| 进出口高低压力开关 | 0-0.05MPa/0-2.5MPa | 合资 | |||
| 6 | 二级反渗透装置 | 出力10m3/h，回收率80% | 套 | 1 | 博泰达 |
| 反渗透膜元件 | BW30-400 | 支 | 12 | DOW或等同 | |
| 反渗透压力容器 | 300PSI 装4支膜的压力容器 2：1 排列 |
根 | 3 | Winder | |
| 附件：压力表 | 0-25bar | 台 | 3 | ||
| 0-6bar | 台 | 1 | |||
| 产水电导率表 （就地显示） |
0-100μs/cm ，就地显示 | 台 | 1 | 科瑞达 | |
| 进水电导率表 （就地显示） |
0-2000μs/cm ，就地显示 | 台 | 1 | 科瑞达 | |
| 浓水浮子流量计 | DN25 0-5m3/h | 台 | 1 | 国产 | |
| 产水浮子流量计 | DN40 0-18m3/h | 台 | 1 | 国产 | |
| 6.1 | 本体电动阀门 | ||||
| 爆破膜 | 爆破压力0.2MPa ，DN50 | 台 | 1 | ||
| RO浓水排放阀 | DN25 | 台 | 1 | ||
| 不合格产水排放阀 | DN40 | 台 | 1 | ||
| 6.2 | 反渗透支架 | 不锈钢 | 台 | 1 | 博泰达 |
| 6.3 | 配套管道阀门 | 不锈钢 | 套 | 1 | |
| 7 | 反渗透化学清洗设备 | 套 | 1 | 博泰达 | |
| 清洗水箱 | PT-1000L，PE | 台 | 1 | 国产 | |
| 清洗水泵 | ZS50-32-200/3.0，Q=15m3/h，H=31m，N=3.0kW，304SS | 台 | 1 | 南方特种泵业或等同 | |
| 附件：压力表 | 0-6bar | 台 | 1 | ||
| 8 | 中间水箱 | PT5000L，PE | 台 | 1 | 国产 |
| 9 | NaOH加药装置 | ||||
| 9.1 | 计量箱 | MC-200L，PE，含液位开关 | 台 | 1 | 国产 |
| 9.2 | 计量泵 | AKS600，Q=7L/H，H=80m N= 20W | 台 | 1 | SEKO |
| 三 | 终端处理系统 | ||||
| 1 | 无菌水箱 | V=10m3，SS304配呼吸器 | 台 | 1 | 博泰达 |
| 2 | 纯水泵 | ZS50-32-200/3.0，Q=10m3/h，H=33m，N=3.0kW，304SS | 台 | 2 | 南方特种泵业或等同 |
| 3 | 紫外线杀菌 | Q=10m3/h，波长240-280nm | 台 | 1 | 国产 |
| 4 | 终端过滤器 | Q=10m3/h，0.22μm | 台 | 1 | 博泰达 |
| 四 | 电气系统 | ||||
| 1 | 电气控制系统 | ||||
| 1.1 | 集中控制柜（手动/自动） | 2200*800*600 全手动/自动PLC控制，含主回路、控制回路元器件 | 个 | 1 | 博泰达 |
| 1.2 | RO 就地仪表盘 | 500*600*250 | 个 | 1 | 博泰达 |
| 1.3 | 过滤器就地控制柜 | 个 | 1 | 博泰达 | |
| 2 | 电缆 | ||||
| 2.1 | 控制电缆 | 批 | 1 | 国产 | |
| 2.2 | 动力电缆 | 批 | 1 | 国产 | |
| 2.3 | 电缆桥架 | 批 | 1 | 国产 | |
| 五 | 其他 | ||||
| 1 | 管道阀门 | ||||
| UPVC | 批 | 1 | 南艺 | ||
| SS304 | 批 | 1 | 国产 | ||
| 2 | 填料 | ||||
| 石英砂 | 吨 | 6.18 | 国产 | ||
| 无烟煤 | 吨 | 1.35 | 国产 | ||
| 活性炭 | 吨 | 2.38 | 国产 |

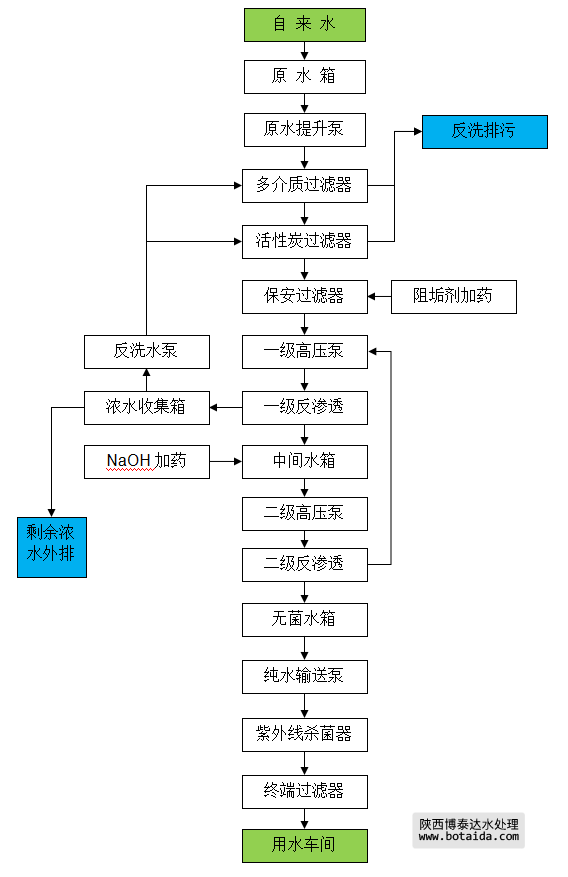

工艺流程框图如下：
1.1 公用工程条件和化学品消耗
1.1.1 公用工程条件
（1） 电力消耗380V/220V±10%，三相，50Hz，最大装机容量43.82KVA，最大运行功率40.76KVA。
主要设备用电负荷表
| 序号 | 设备名称 | 数量 | 使用 | 单台功率 | 总用功率 | 总装功率 | 工作性质 |
| 1 | 原水泵 | 2 | 1 | 3.0 | 3.0 | 6.0 | 连续 |
| 2 | 反洗水泵 | 1 | 1 | 7.5 | 7.5 | 7.5 | 间断 |
| 3 | 阻垢剂加药泵 | 2 | 1 | 0.03 | 0.03 | 0.06 | 连续 |
| 4 | 1级RO高压泵 | 1 | 1 | 15 | 15 | 15 | 连续 |
| 5 | 2级RO高压泵 | 1 | 1 | 7.5 | 7.5 | 7.5 | 连续 |
| 6 | RO清洗泵 | 1 | 1 | 3 | 3 | 3 | 间断 |
| 7 | 纯水泵 | 2 | 1 | 3 | 3 | 3 | 连续 |
| 8 | 紫外线杀菌器 | 1 | 1 | 0.2 | 0.2 | 0.2 | 连续 |
| 9 | NaOH加药泵 | 2 | 1 | 0.03 | 0.03 | 0.06 | 连续 |
| 10 | 控制系统 | 1 | 1 | 1.5 | 1.5 | 1.5 | 连续 |
| 11 | 小计 | 40.76 | 43.82 |
（2） 原水取水量
自来水需用量：15m3/h。
（3） 压缩空气
压力0.1-0.15MPa无油洁净气源；（用于过滤器维护气洗）
（4） 反渗透浓水排放
反渗透浓水排浓量：4.17m3/h。
1.1.2 化学品消耗
| 序号 | 名称 | 型号 | 外观形态 | 标准 | 有效成分 | 备注 |
| 1 | 阻垢剂 | Flocon260 | 淡黄色液体 | 美国 | 100% | 一级反渗透前投加3.0ppm |
| 2 | 片碱 | NaOH | 片状固体 | 国标 | >96% | |
| 3 |
2 执行标准
2.1 设计原则
(1)因设备布置在潮湿的场所，设备容器及管道、连接件等必须具有良好的防腐能力。(2)设备技术是先进的、可靠的。
(3)系统具备连续运转能力。
(4)纯水处理系统采用不锈钢管；加药系统管道用不锈钢管或UPVC管道。
2.2 设计标准
(1)压力容器：GB(2)低压水箱：ISO， GB
(3)水泵：ISO标准、GB
(4)管件、管、法兰及阀门采用英制
(5)采用国家法制计量单位标称。进口设备标称必须有中文注释。
2.3 规程及规范
（1）JB/T2932-1999《水处理设备制造技术条件》（2）GB150-1998《钢制压力容器》
（3）电气设备应满足GB7251-87《低压成套开关设备》国家标准，控制箱的防护等级应按GB4942.2-85《低压电器外壳防护等级》的规定标明, 控制箱的防护等级不低于主设备的防护等级。
（4）GB 755-2000 《旋转电机 额定和性能》
（5）DL/T5137-2001《电测量及电能计量装置设计技术规程》
